Блог им. Ivnika → Добавляем повторитель сигнала поворота - "Щелколку"

На моем мотоцикле нет звукового повторителя сигнала поворотов (только светодиодные индикаторы), а хотелось чтобы «щелкало» или «крякало».

Поразмыслив, посмотрев схему, решил купить реле поворотов с «щелчками», пару выпрямительных диодов чтобы объединить выходы с поворотников.

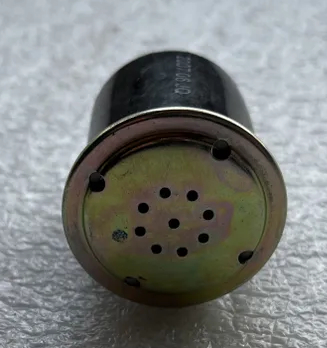

Реле заказал на озоне — «Реле поворотов для скутера (3-контактное) 12В звуковое», главный критерий 12 вольт и сигнал щелчек.

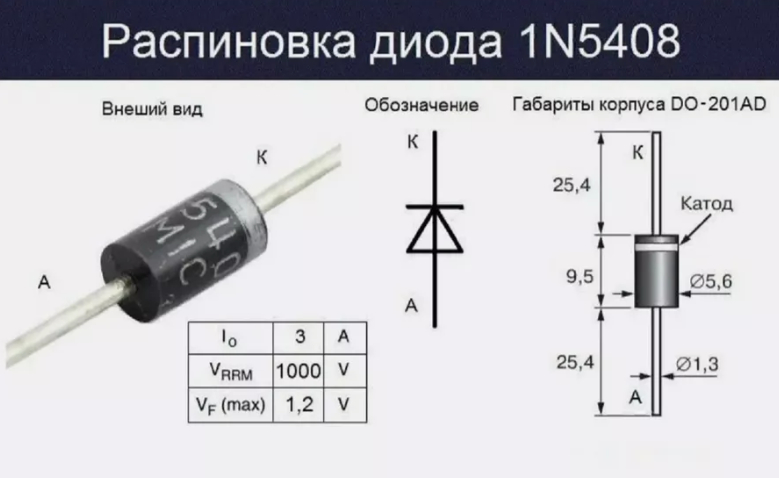

Диоды на ягодках — 1n5408

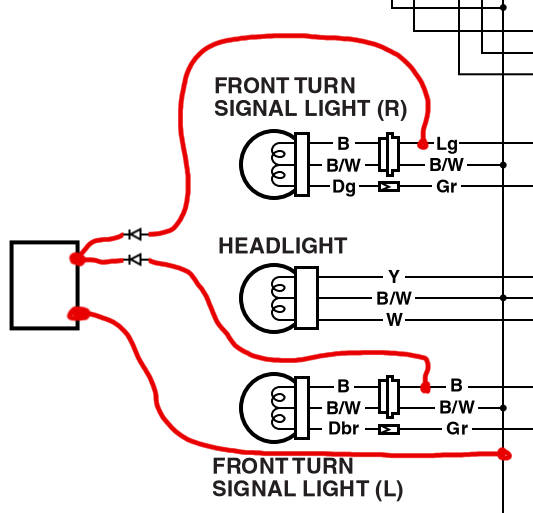

Подключить решил вот так

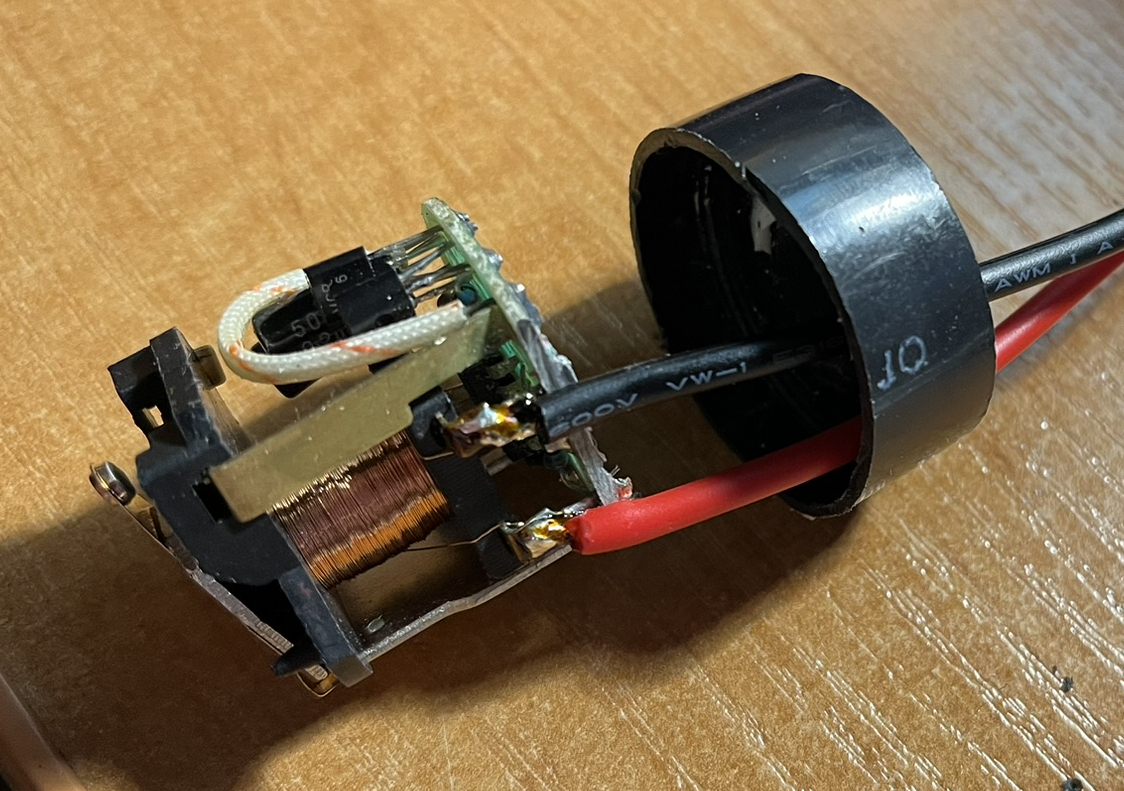

Чтобы не заморачиваться что там в реле, вскрыл его, перерезал дорожки к контактам катушки и подпаял к ним провода. В итоге при подаче напряжения звучит необходимый щелчек и больше ничего

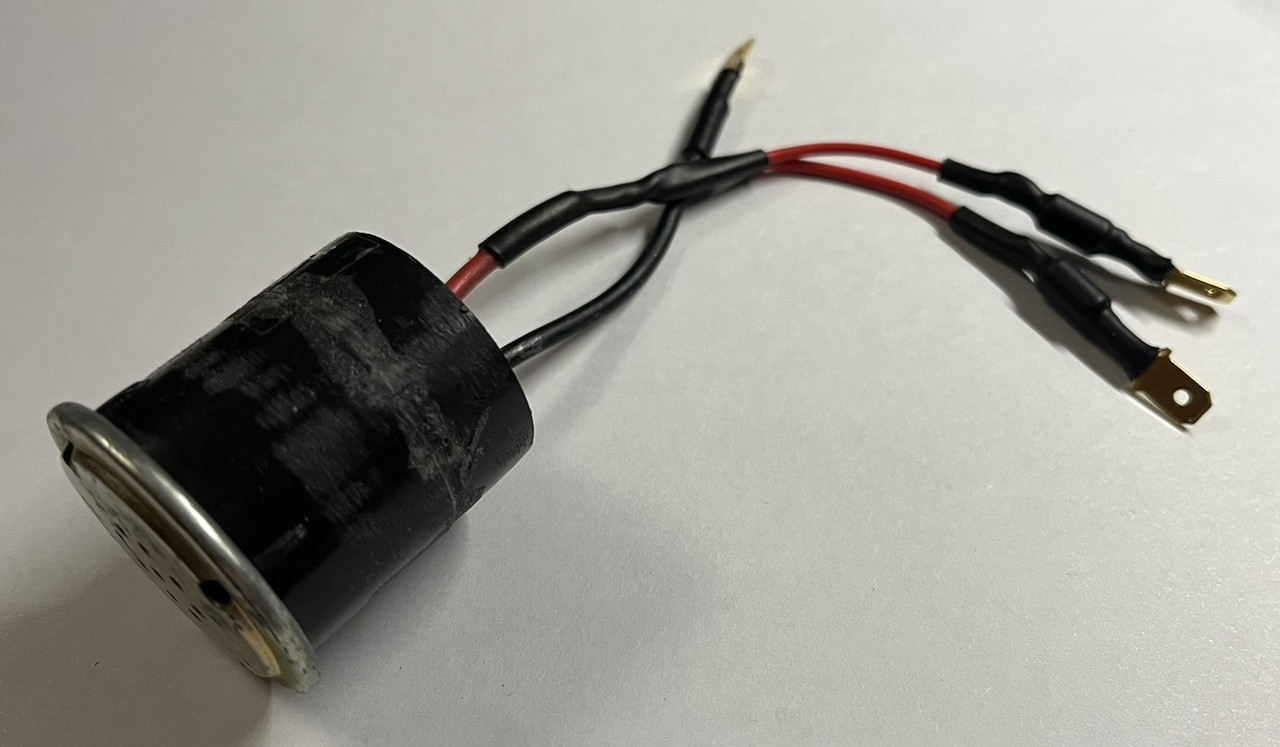

Склеил эпоксидкой все обратно, на провода добавил клемы для подключения. Диоды подпаял сразу к клемам и в кембрик

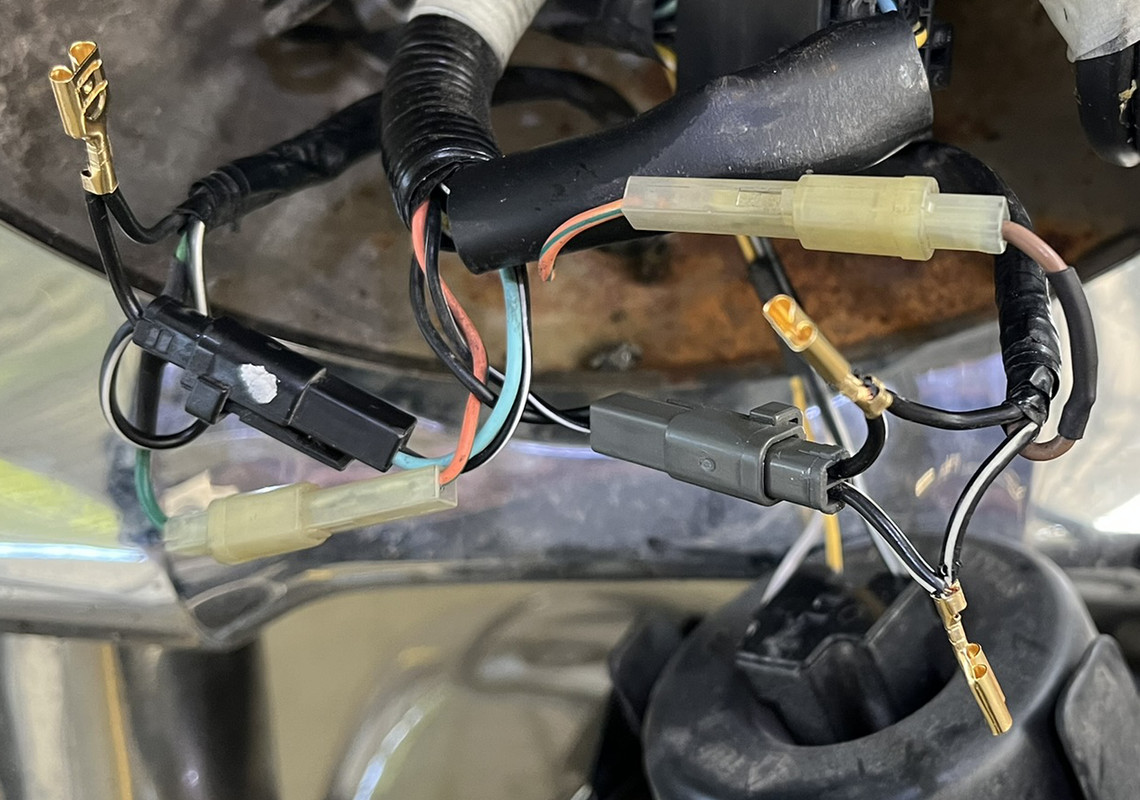

На провода также добавил клемы чтобы чуть что можно было снять


Подключил, на всякий случай соединения дополнительно в термоусадочный кембрик засунул и… ясен пень забыл сфоткать как это все стало в фаре

Вот так это все звучит в итоге
  • IvnikaIvnika
  • Иван
  • 2 августа в 10:27
  • ?

Комментарии (6)

RSS свернуть / развернуть
0
4x4jeep
Автор — молодец. Технически правильное решение. Но на али подобных пипикалок как грязи и почти даром. Для LED и для простых ламп, бесконтактных и на релюшках.
0
Ivnika
Можно пример? Просто пищалок, да, как грязи, а вот именно с щелчками как-то не нашел.
Было бы готовое, не стал бы столько попугаев глотать :)
+1
4x4jeep
Прошу прощения, просто Ваши слова «щелкало» или «крякало» я понял просто как «любой звуковой сигнал». Но возникает вопрос — неужели в шлеме и при работающем двигателе эта штучка щелкает достаточно громко, чтобы было слышно?
0
Shlang
я сделал проще — просто параллельно лампам поворотников подпаял ДВА зуммера на 12В и спрятал их ВНУТРЬ БЭТВИНГА.

И — да, их слышно в шлеме, при работающем двигателе.
0
Ivnika
показалось что два диода дешевле, да и места мало занимают. Но если ставить пищалки, то да, решение отличное!
0
Ivnika
В городе (читай до 60 км) слышно отлично! На трассе едва едва )
И да, именно щелкало, а не пищало :)
