Блог им. boocho → Самодельный bi led дома на коленке (электрика/электроника)

В этой части я расскажу про электрику и электронику для самодельных bi led фар

Часть 1 про линзы




Задачи поставил следующие

1 дополнительная проводка не должна врезаться в родную
2 должна быть возможность демонтировать все не стандартное оборудование без последствий для мотоцикла
3 наличие предохранителей в лёгком доступе
4 разделение и разгрузка силовой части через реле

У меня Варя без АБС, но оказалось что передняя рамка от версии с АБС, а значит есть болты крепления одного из блоков. Воспользовавшись этим, решил разместить дополнительную электрику именно там, под правым передним пластиком.

Подготавливаю лекала


Исходные блоки которые хочу разместить:
2 блока реле на 3 канала каждый


2 преобразователя напряжения с ограничением по току и напряжению (использую в качестве драйверов светодиодов)


Так же до этого стояли 2 блока стробоскопов, которые решил разместить здесь же. И блок на 4 предохранителя



Окончательно определившись с размерами, переношу все на металл. После изготовления алюминиевых кофров для предыдущего мотоцикла оставался кусок алюминиевого листа толщиной 2мм. Его и использовал





Процесс сборки и соединения блоков между собой





Сборка миниатюрного пульта управления дополнительным оборудованием


Пульт соединяется с блоком реле жгутом из провода МГТФ, упакованного в резиновый кембрик.

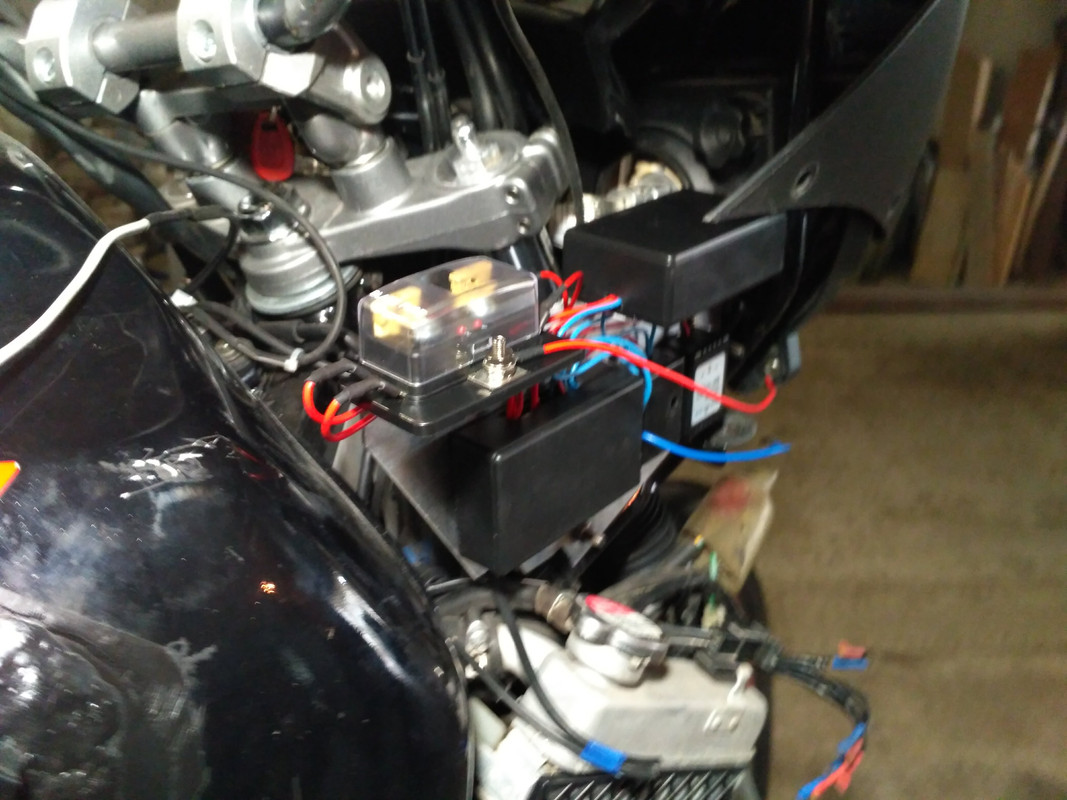

Установка



В процессе тестирования выяснился один нюанс с подложками светодиодов, описанный в первой части. Пришлось изменить схему и добавить ещё один преобразователь для питания шторок.

Установка дополнительного блока питания шторок



Проверку работы можно посмотреть на видео
photos.app.goo.gl/S9UYBSoYuiyDzZgx6
Проводок подключается к контакту дальнего света в родной разъем одной из фар.

Установлен пульт


В следующей части немного расскажу про крепления, фотографии того как это светит и сколько мне это стоило.
  • boochoboocho
  • 27 апреля 2019 в 15:56
  • 6
  • ?

Комментарии (14)

RSS свернуть / развернуть
0
master-gkh
Красиво всё делаешь! МОжно будет потом в текст ссылки на комплектующие по вставлять, совсем круто будет!
0
boocho
Это будет в последней 3ей части, вместе с результатами и итогам
+1
Zepp
  • Zepp
  • 28 апреля 2019 в 9:21
Гильотина из «кусок алюминиевого листа толщиной 2мм» в морде, ну совсем не безопасно в случае краша — порубит всё вокруг. Деталь из листа пластика более логична.
-1
alexey-nla
Сударь! Скажу я Вам — Вы маньяк! В хорошем смысле, но маньяк!
Очень мало народу есть, кто бы это хотел повторит, а смог повторить совсем единицы!
-1
alexey-nla
Забыл, ждем завершающей части!
0
boocho
Сегодня постараюсь опубликовать
+1
Kali160782
Ээээ, а может просто поставить хорошую качественную лампочку?
0
boocho
Ни одна лампочка Н4 не будет светить так же хорошо. Речь не только о яркости
0
Kali160782
Ну х.з. свою фару разобрал, все протер, почистил внутри, поставил качественный Филипс и опа, светит на уровне ксенона и ни кому не слепит.
0
B-twin
Сразу видно профи электрика! :):):)
Вот у меня вопрос такой, а радиаторы на Варьке какой размер имеют и сколько рядов ?!
0
B-twin
Вопрос, а я ЛЕД фонарики подключил к аккуму напрямую. Зачем такие сложности с подключением, или это хай-тек/высокое искусство ?!

Ещё вопрос — если я хочу поменять бортовые лампочки головного света на ЛЕДовские, на них тоже вот такую шляпу надо городить ?!
+1
boocho
Можно и напрямую, вопрос в удобстве. Зачастую лед имеет малую мощность, выключатель можно ставить прямо на линию питания. У меня же суммарная мощность может доходить до 50 ватт, поэтому коммутация через реле. При смене галогена на лёд ничего дополнительно менять не надо, но я знаю что на некоторых моделях (в частности встром) свет коммутируется без реле, в этом случае я бы реле все таки поставил что бы разгрузить контакты пульта
0
B-twin
Спасибо!
0
Metos
  • Metos
  • 30 сентября 2021 в 9:23
Добрый день! Подскажите, такой момент, стабилизатор напряжения такой же как у вас, диод Cree xhp 70.2, подключение на прямую без реле. Одно время работала без перебоев около 2 месяцев, се час выгорают диоды. Причём менял стабилизаторы, эффекта нет. Используется на эндуро. Радиатор также имеется достаточно большой. Honda xr 250 ( stels)
