Блог им. Shmelik → Добавил вентиляторы в держатель телефона на руле

У меня был корейский телефон на андроиде, а теперь китайский. В закрытом черном держателе, когда еду с яндекс навигатором и включенной зарядкой, оба телефона существенно греются, в сильную жару даже страшно за телефон.





Я решил приделать два вентилятора на 12 В к держателю, чтобы дули наружу, принудительно заменяя внутренний воздух забортным. Заказал печать на 3D принтере жалюзи для впуска (чтобы капли дождя попадали на жалюзи и падали вниз) и сплошной экран для выпуска.

Вентиляторы разместились внутри держателя, а экран снаружи.

выпуск


Я конечно понимаю, что до 85 °C (обычно компоненты широкого потребления расчитаны на такой максимум) тяжело догреть, так что давайте считать, что отчасти это было просто развлечением.

выпуск


выпуск


выпуск


выпуск


Впуск:
впуск


впуск


Вид спереди, под ветровым стеклом:

впуск


Вид со точки зрения пилота:
впуск
  • ShmelikShmelik
  • Ксю - Шмелик и Миша
  • 22 августа 2018 в 19:19
  • 1
  • оценка: +33

Комментарии (66)

RSS свернуть / развернуть
+3
pahomius
Это, кстати, и не развлечение вовсе.
Гонял на юга, так у меня планшет (ipad mini), находящийся в сумке на бак, через 30 минут на жаре уходил в перегрев. И все, на экране сообщение о том, что требуется охлаждение, ничего не поделаешь, пока не остынет. Такая фишка у iOs устройств.
0
aperturer
Уж лучше так, чем взрываться. У меня правда айфон перегревался только в стоячих пробках в чехле под прямым солнцем. Причём если открыть молнию с одного бока — то уже не перегревался. В движении не перегревался совсем, а ездил я по очень жарким местам. Айпад правда не пробовал крепить, он у меня для домашнего пользования.
+1
pahomius
Ладно в стоящих пробка, так это при движении по трассе под палящим солнцем, ветерок не помогает)
0
vovashayfel
Мой телефон тоже на юге постояно меня радовал надписью перегрев и выключался. Буду покупать открытый чехол чтоб телефон обдувался.
0
Wobbling
Вы пробовали слегка открыть чехол? Чтобы туда поступал воздух. Мне помогало и даже под прямым солнцем айфон перестал уходить в перегрев, даже с подключённой зарядкой
0
vovashayfel
И чехол открывал и крышку снимал с телефона для лучшего охлаждения батарее. Телефон отказывался заряжаться при включенном навигаторе в жару из-за перегрева, а в самую сильную жару даже без зарядки уходил в перегрев и отключался. Сделал вывод что для поездки на юга нужен открытый крепеж чтоб телефон обдувался на ходу.
0
SteeLHeaD
Очень круто.
у меня то же самое тоже было — перегрев устройств, но насчет охлаждения — я думал про элементы пельтье, охлаждаемые просто «забортным» воздухом. А здесь — дешево и сердито!
Кстати, по моему, два вентилятора — это еще и повышение надежности. Если умрёт один, то другой еще будет охлаждать.
+1
SteeLHeaD
Я вижу, вот эта фиговина из пластмассы, сложной формы, куда как раз устанавливаются оба вентилятора, и которая в себе содержит «решеточку» — напечатана на 3D принетере? А можно поподробнее о процессе проектирования и печати?
+1
Shmelik
Если я правильно понял, решеточку я называю «жалюзи», её установил с другого края держателя. Через неё воздух всасывается, а через деталь сложной формы — «экран», выдувается вентиляторами наружу.

Обе детали напечатаны на 3D принтере, технология FDM, в одной из многих контор в Москве, которые это делают на заказ. Стоило 1200р + 300р доставка. Проектировал в Autodesk Fusion 360 в течение где-то одного-двух вечеров (я вообще ни разу не конструктор, при сноровке это можно было сделать за час).
+3
maxys146
Вот поэтому не использую телефон в качестве навигатора.
Древние дрова на wince намного надежнее.
+2
Shmelik
Софт navitel? Я ему давал несколько раз шанс (и платил им деньги!), но он каждый раз разбивал мне сердце. Теперь в поездках maps.me на трассах и офлайновые гугл-карты в городах.
+1
pahomius
за maps.me +. Я с ним по Европам ездил, отличный навигатор, да еще так детально все отмечено, включая памятники, кафешки и прочие мелочи.
0
Potemkin
Зачем платить им деньги, если есть все бесплатно?
+1
maxys146
У навитела много минусов, но есть один огромный плюс. Он строит адекватные маршруты ОФФЛАЙН. Плюс интерфейс у него понятный, не запутаешься куда ехать.
Потому я и говорю про надежность, для меня это важно.
0
odiseey
Мне навител тоже нравится, но уже вот два года, как езжу по картам 16 года. Новые карты навигатор в упор не хочет видеть, формат уже не подходит. Взломанные версии есть, инструкции подробные, но убил два вечера, и ничего не помогло. Новый навигатор покупать уже не хочется, при таких предложениях в плеймаркете, в итоге тоже перешёл на мапс.ме, а с навителовским навигатором распрощался
0
maxys146
Да, один из минусов.
Мне пока не очень критично, но подыскиваю замену.
0
Potemkin
Пошерстите по интернетам
У меня на китаенавигаторе стоят карты этого года с Крымским мостом
0
Shmelik
Вот как раз маршруты он строит местами закачаешься, я когда им пользовался, сверял с гуглом, каждый раз когда был wifi, чтобы не увёл по грунтовке. maps.me тоже строит оффлайн кстати. И тоже может предложить дикость, особенно если на пути паромы, его я тоже проверяю.
Интерфейс да, в сравнении с остальными (кроме яндекс навигатора) норм. Мне в этом плане больше всех нравится яндекс навигатор. Но он тормозит, жрёт батарейку, за пределами Родины карты могут быть неадекватными, и в оффлайне не строит маршруты.
0
maxys146
Яндекс оффлайн строит уже, но только если карта загружена. Строит такой-же бред как с интернетом.
Например он советует объехать пробку по дублеру который тоже стоит при ОТКЛЮЧЕННЫХ пробках. Ну как так? И если на машине можно уменьшить масштаб и посмотреть весь маршрут, то на мотоцикле это сделать сложно и сложно проверить его адекватность. Вобщем точно не мой вариант. Особенно последняя версия где поворот отображается на самом повороте, а не в углу карты. И нет следующего поворота. Навител показывает 2 следующих маневра и расстояние до них, что очень удобно.
В машине всё это терпимо когда можно пальцами подвигать карту, на мотоцикле нет.
0
ogors2005
Хорошо. И чего с эффективностью? У меня бывало, что телефон вырубался по перегреву.
0
Shmelik
Очень сильной жары в Москве пока не было, в +28 справляется нормально, телефон по ощущениям чуть теплее бензобака.

Но у решения видны минусы: когда держатель открыт, поток воздуха из-под экрана горааздо сильнее, чем когда закрыт. Когда закрыт поток воздуха пальцами почти не ощущается. Судя по всему в таких условиях лучше ставить радиальные вентиляторы, потому что они как раз хорошо работают на перепад давлений. Но в чип-и-дейле таких маленьких в розничной продаже не оказалось
+3
ogors2005
По моим наблюдениям, основная причина перегрева — не уличная температура, а прямые солнечные лучи. В этом случае чехол работает буквально как теплица, у меня перегрев случался при температуре 23-25, не больше. Ну и на зарядке и с жирным приложением, конечно.
+1
Cat_Behemoth
Езжу с китайским андроидом в черном чехле на открытом креплении RAM — не перегревался даже при 40 с чем-то.
0
Shmelik
И правильно! А в дождь лучше не ездить.
0
Shmelik

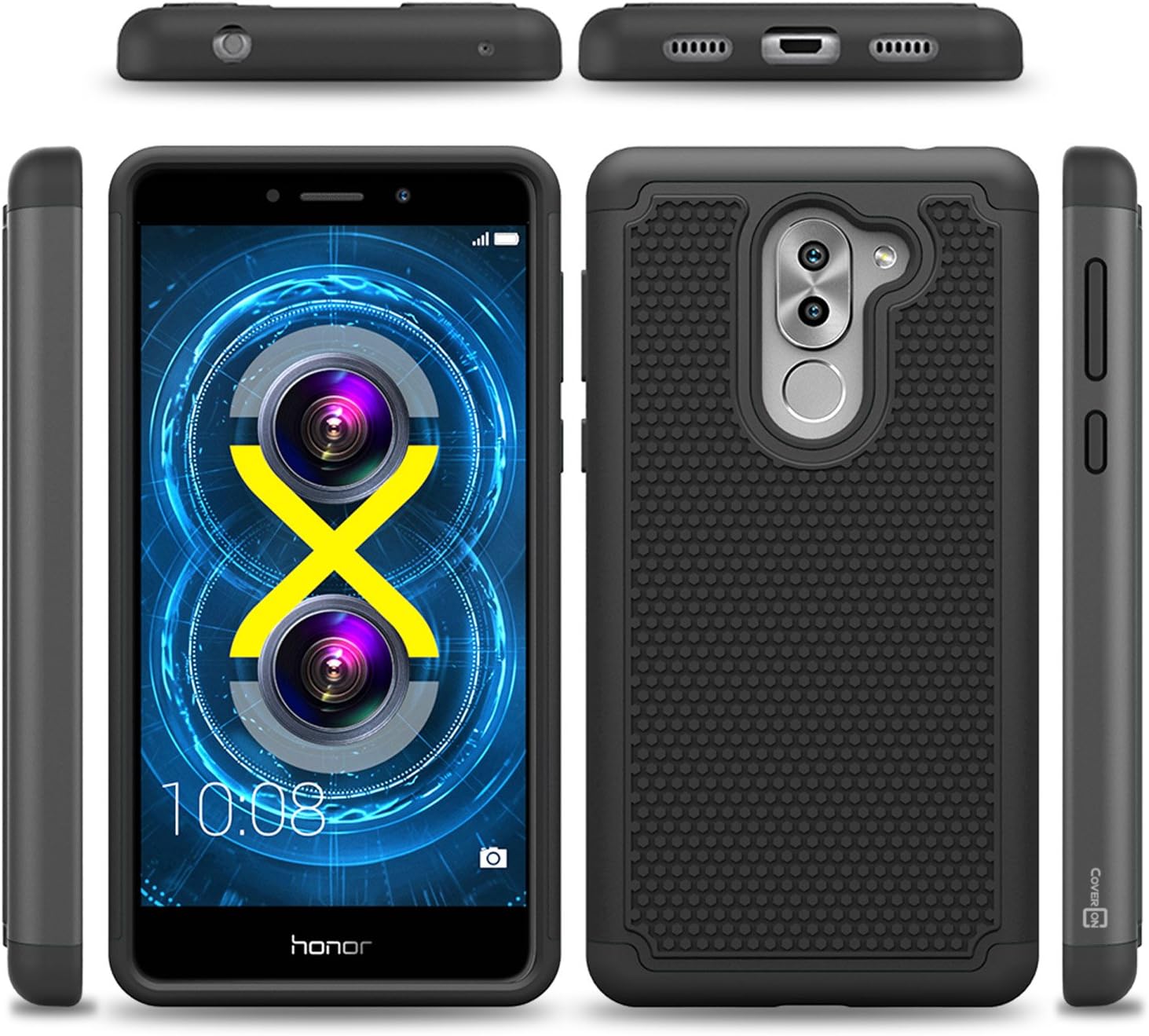

Или как выглядит черный чехол, который можно вставить в RAM?
