Блог им. Alexnf → Автосмазчик цепи своими руками – от самого простого, до управляемого смартфоном. Часть 1.

Теория и механическая часть системы.

Лень – двигатель прогресса. Я люблю повозится с техникой, но так же я люблю когда техника работает и не требует вмешательства. В общем, чиним и обслуживаем — в гараже, отдыхаем и получаем впечатления — в дороге. В эту идиллию вмешивается необходимость периодической смазки цепи, не только отнимающая время, но и вымазывающая руки, а то и одежду. Тут-то нам и приходят в помощь автосмазчики.



Есть очень много противников и сторонников данных устройств. Среди сторонников есть приверженцы максимально простых устройств, и супер автоматизированных. У всех типов есть свои достоинства и недостатки, неоднократно описанные, в том числе и на этом ресурсе. Я расскажу о моем поиске и создании идеального устройства для своих потребностей.

Введение.

Почему делал сам, а не купил готовый. Ну во первых хорошие автосмазчики стоят приличных денег. Во вторых прийти пощупать их руками и выбрать понравившийся, не представляется для меня возможным, так как от крупных магазинов я удален географически, а заказывать по почте не подержав в руках – я не решился. В третьих, из тех фабричных устройств, что я нашел, ни одно не удовлетворяло всем моим пожеланиям, да и к тому же многие вещи в моих понятиях не соответствовали ценам на них, взять тот же Dual Injector от именитого Scottoiler – как по мне, так 30$ за кусок пластика, который очень легко сломать, это перебор. Ну и в конце концов, мне был интересен сам процесс конструирования.

Идейные вдохновители.
Впервые я набрел на тему с описанием изготовления автосмазчика на форуме родного Suzuki V-Strom клуба, так же и на Байкпосте описывалась пара вариантов изготовления. В основном все встреченные проекты в основном создавались на принципе самотека масла, подача регулировалась краном, а прекращение смазки во время стоянки в основном реализовывалось с помощью клапана.



Дальнейшие поиски привели меня на другой Suzuki V-Strom клуб, но на этот раз уже Польский. Там пошли дальше и стали использовать для подачи масла – насос, а управление им организовали посредством простейшего реле времени, с возможностью плавной регулировки. Когда я нашел описание данного варианта – то считал его идеальным, пока не набрел на блог kosmonavt, и его вариант автосмазчика, C. Тут то наконец у меня и сложилось мое виденье конечного устройства.
Сразу хочу высказать слова благодарности Сергею (kosmonavt), за неоценимую помощь в моем проекте, он помог мне разобраться в устройстве двойного инжектора для подачи масла, помог понять принцип работы датчика скорости мотоцикла и способа считать с него показания, часть кода программы управления, я так же позаимствовал у него.

Автосмазчик
Разделим все устройство на 3 независимые части: Насос, инжектор и блок управления.
Для начала я опишу элементы, которые универсальны для любого варианта автосмазчика:

Двойной инжектор.

Почему двойной? Потому что чем более равномерно мы будем распределять масло по цепи, тем меньше его понадобится и тем чище будет мотоцикл. Смазывать, как думаю уже все знают, нужно по большому счету только сальники, а они расположены с двух сторон цепи, и если подводить масло только к одной точке, то расход придется увеличивать, что бы масло хорошо смазывало всю цепь.

Одна из основных проблем, которую нужно решать при автоматической смазке, это предотвращение вытекания масла во время стоянки. И если при одиночном инжекторе, достаточно поставить клапан открывающийся при включении зажигания, то с двойным этого может оказаться не достаточно. Дело в том, что выходы двойного инжектора, по сути является сообщающимися сосудами, и при малейшем перекосе мотоцикла, когда один выход инжектора станет хотя бы на миллиметр ниже другого – происходит перетекание масла и при продолжительной стоянке, все масло до места раздвоения инжектора, вытечет на землю. Побороть эту проблему удалось, подсмотрев устройство Dual Injector инжектора от Scottoiler, его фото в разобранном виде, мне показал Сергей (kosmonavt), оказалось, что внутри раздвоенной трубки заложен поролон, который, как губка, держит масло и не позволяет ему вытекать.

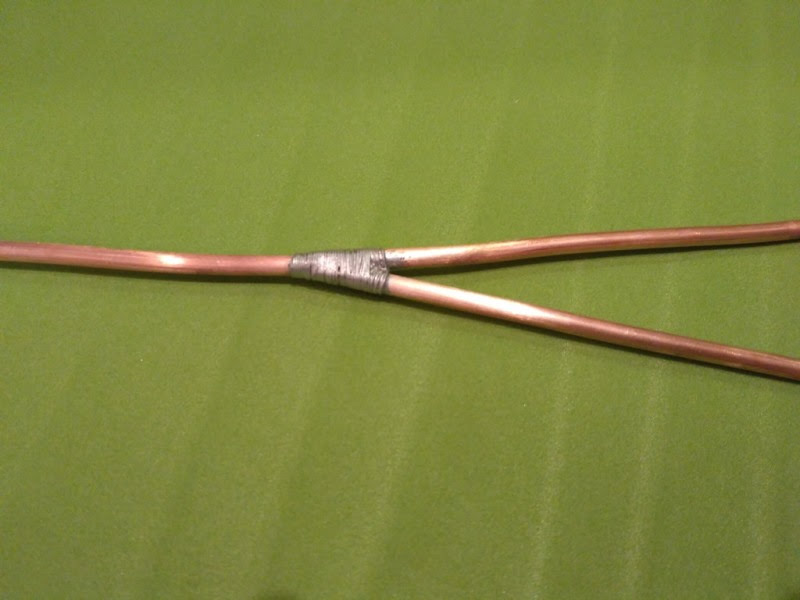

Свой инжектор, я изготовил из обычной тормозной медной трубки, которые на авторынках продают метражом. После придания фортуной, нужной формы, аккуратно смотал медной проволочкой и спаял.





На концы одел вначале более толстые пластиковые трубочки, обрезки от стержня гелевой ручки, в которые и запихал немного поролона, а потом в них более тонкие трубочки, все это дело обернул в термоусадку.





Магистраль подачи масла, максимум возможного расстояния, проложил все той же тормозной трубкой, оставшуюся часть, бензостойкой силиконовой трубкой, предварительно одев по 2-3 слоя термоусадки, в местах крепления, для исключения пережатия крепежными стяжками.
Инжектор крепил к маятнику через самодельный кронштейн, сделанный из алюминиевого шпингалета и длинного болта.




Кронштейн приклеил на 2-х сторонний скотч, что бы он не сдвигался и зафиксировал толстыми стяжками. Из опыта знаю, что такие стяжки очень часто бывают плохого качества и могут становится со временем хрупкими, от солнечного света или от температуры, поэтому рекомендовал бы их менять каждый сезон, если в их качестве вы не уверены.



Бачок

Банальный жигулевский бачок от тормозухи, их два вида, я выбирал с трубкой выходящей вперед.



Насос

Это один из самых важных компонентов системы.
Часто используют не насос, а просто клапан (самый распространенный – это клапан холостого хода жигулей), и тогда масло подается самотеком, а его количество регулируется краником, врезанным в магистраль.



Но здесь есть очень существенный минус, количество масла очень сильно зависит от его вязкости, которая в свою очередь зависит от температуры. Утром в прохладу имеем недостаточную смазку, а днем в жару – будет течь ручьем. Так же если на скорости будет смазка нормальная, то при въезде в город, цепь будет работать меньше и ее будет заливать. Я конечно же утрирую проблему, но суть понятна.

Следующий вид подачи масла – это перистальтический насос. Два ролика катаются по трубке, пережимая ее и тем самым прокачивая по ней жидкость.



Похожий насос, если я не ошибаюсь, использовал в своем смазчике и Сергей (kosmonavt). Я же данный тип насосов в руках не держал и видел только на картинке, использовать его не стал, так как сомневался, что им можно точно отмерить количество подаваемого масла, и так же не уверен в том, что он надежно перекроет магистраль во время стоянки. Возможно я ошибался, но в то время я уже прочитал на Польском форуме Стромоводов о другом варианте насоса:

Масляный насос от скутера. Вот и добрался до сути моего поста, далее будет меньше воды и больше полезной информации. Итак насос — это не масляный насос двигателя, а насос подающий масло из масляного бачка.



Это насос создан как раз для точной дозированной подачи масла, то есть я его использую по его прямому назначению. В выключенном состоянии, он работает как клапан, то есть перекрывает масляную магистраль.

Новый такой насос стоит порядка 35-50 и более евро, но видимо в силу его надежности и / или распространенности, он широко представлен на всевозможных интернет разборках скутеров, за копейки. Мне удалось его прикупить на Allegro.pl менее чем за 20$ с пересылкой через посредника.

Вот для поиска, не полный список скутеров, в которых используется такой насос: Ersatzteile Motorteile, Peugeot Buxy 50,Elyseo 50,Elystar 50,Looxor 50, Metal-X 50 Furious, Speedake 50, Speedfight 50, Squab 50, TKR 50, Trekker 50, Vivacity 50, Zenith 50, Speedfight 50, X-Fight 50, Aprilia sr ditech. Возможно список моделей не точен и более широк, но мне хватило и этого.
Пример поиска на allegro.pl

Выбирал чисто по внешнему виду, характеристики, я думаю не важны, если разные версии данного насоса и отличаются чем то друг от друга, то могу допустить что только производительностью – что легко компенсируется регулировками автосмазчика.
Управление насосом можно сделать через реле-шилд, или через ключ на полевом транзисторе, потребление у насоса не большое (около 600мА), поэтому подойдет практически любой ключ, я использовал выпаянный с какой то старой материнской платы компьютера.

Итак все компоненты системы есть, осталось организовать электронное управление насосом, и тут начинается самое интересное! К сожалению в один пост все не влезло, поэтому про управление напишу в следующей части…

Автосмазчик цепи своими руками – от самого простого, до управляемого смартфоном. Часть 2.
  • AlexnfAlexnf
  • Александр
  • 5 марта 2018 в 23:56
  • 51
  • оценка: +70

Комментарии (56)

RSS свернуть / развернуть
+1
Sergusster
Шикарно. Прям в тему. Я как раз сейчас тоже конструирую, с управлением через смартфон.
Я, правда, таки решил остановиться на перистальтическом насосе
+1
Alexnf
У меня где то есть видео работы пересталического насоса и моего, и по нему видно, что минимальная доза выдаваемая пересталическим насосом, раз в 10 превышает минимальную дозу моего. С телефона не найду, вечером выложу оба ролика.
Мой насос, по сути и не насос вообще, при подаче питания, он выдает всего одну маленькую каплю масла, что бы он сработал ещё раз, нужно снять напряжение, и подать снова. Поэтому дозировка, очень точная. Это позволяет с минимальным расходом поддерживать цепь смазанной. У меня за 3000 км, расход меньше трети Жигулёвского бачка, и все смазано.
0
Alexnf
Вот нашел:
Перисталический насос вот в этом посте, И ссылка на видео работы моего насоса
0
AlVorosh
А скажите пожалуйста, почему необходимо делать подачу масла на заднюю звезду?
Передняя стоит в более закрытом и чистом месте. Может лучше на ведущую/переднюю?
(Я тоже задумываюсь об таком устройстве, но не разбираюсь)
+1
Damnedjack
Сила, брат, в центробежной силе, ведь смазка должна «пройти» через все звено. А передняя звезда за счет своей закрытости всегда более засрана, поэтому предположение закрытое исполнение — значит чисто в этом случае неверное (ты же помнишь, что вся соль в центробежной силе?)
0
Alexnf
Я изначально хотел делать на переднюю, но пообщавшись с теми кто уже так делал, отказался от этой идеи. Народ говорит, что очень много тогда собирается масла, а вместе с ним и грязи вокруг передней звезды. В общем многие, кто делал на перед, перенесли на зад, и я уже экспериментировать не решился. Думаю имеет смысл только для эндуро в трудных условиях, так как в этом случае есть вероятность обломать и оборвать все на задней звезде.
0
DrewID
а рельно как-то закрепить на верхней плоскости маятника и трубки изогнуть так, что бы они уходили куда надо?
0
Alexnf
Все реально, но надо понимать, что чем больше будет всяких кренделей, тем больше шансов зацепить и оторвать это все…
0
DrewID
Реально пост в тему! Тоже буду делать, возможно на переднюю звезду, ибо мот эндуро, заберусь в говна по маятник, всю эту конструкцию оторвет к чертям.
Автор, не рассматривал такой вариант, как открывать клапан каждые н минут на м секунд? Такое управление можно реализовать и без использования микроконтроллеров, даже с подачей сигнала от спидометра (тахометра, если спидометр механический).
0
Rean
Можно за автора отвечу? Я сделал такой и обкатал на 2-х мотоциклах. На алиэкспрессе есть таймеры времени с реле, можно задавать и частоту открытия клапана и время открытия. Но есть одно но, если настроить время для города, то на трассе масла будет не хватать, а если для трассы — то в городе будет слишком лить. Поэтому у меня есть кнопка отключения и настроен таймер под трассу. В каждодневной эксплуатации пользуюсь классической смазкой из баллончика. А вот если поехал далеко или попал в дождь, или просто лень, то включаю автосмазчик.
0
Alexnf
В начале поста ссылка есть на Польский форум там как раз все про таймеры, и есть схема с вариантами быстрого переключения между режимами город/дождь/трасса и тп. Забегая вперед, скажу, что у меня был (и есть) обычный переменный резистор для этих целей.
0
DrewID
Ну, тут, похоже, без GPS не обойтись =) Главное определить зависимость количества масла от скорости.
PS у меня механический спидометр))
0
Alexnf
Обычный геркон + магнит как в вело компьютерах, или датчик холла легко позволит решить проблему замера скорости
0
DrewID
это лишние провода, да и опять же, можно зацепить в гОвнах))) К тому же магнит на колесе будет нарушать балансировку.
0
ilving
Велокомп как спидометр\одометр стоит уже давно.
Магнит (2 или 3 штуки, не помню уже) на ступице + геркон на рубашке тросика сипдометра, провод обмотан вокруг рубашки и зафиксирован изолентой. Ничего не отрывается, даже когда едешь по колено в эм… густой и вязкой природе )
0
Alexnf
Все будет описано в следующей части, в эту не влезло по количеству символов. Там и таймер тоже есть.
0
DrewID
И еще, подскажи пожалуйста, какие размеры жигулевского бачка?
0
Alexnf
Точных размеров нет под рукой, но он совсем небольшой, может каких 6х6х6см
0
DrewID
На эндуро и такой слишком большой, я пока не знаю куда его можно поставить, под седлом есть место (под пластиком крыла) но там поместится прямоугольный высотой 20мм.
0
Alexnf
Да любая ёмкость подойдёт, только штуцер придется делать. Недавно тут был пост тоже про автосмазчик, там человек с али заказал бак для радио управляемой модели, по идее должны быть разных форм и штуцеры уже будут в комплекте
0
patan
Задумка отличная, наверняка многие заинтересуются. Сам бы, но цепь в прошлом.
+1
Hram
  • Hram
  • 6 марта 2018 в 6:16
На фото форсунки далековаты от цепи, на скорости масло будет сдувать.
0
Alexnf
Это был эксперимент, пробовал на звезду подавать. Сейчас стоит под бОльшим углом, миллиметров 5 над цепью, и капает прямо в сальники.
0
Rean
  • Rean
  • 6 марта 2018 в 8:51
Но здесь есть очень существенный минус, количество масла очень сильно зависит от его вязкости, которая в свою очередь зависит от температуры. Утром в прохладу имеем недостаточную смазку, а днем в жару – будет течь ручьем.
Такая ли уж неразрешимая проблема, если все равно взялся делать электронику на контроллере? Можно ввести поправки для времени открытия клапана от температуры. А если залить синтетическую трансмиссионку, то зависимость вязкости от температуры не такая уж критическая.
Конечно с насосом прикольнее получится, но для начинающих автосмазочников нужно, как мне кажется, упомянуть про возможность использовать клапан холостого хода от уазика за 60р. А уже потом, если захочется, искать насос.
0
Alexnf
На поправки от температуры, я не заморачивался, тк мой насос выдает масло строго дозированно, по зависимости я писал, в случает использования обычного клапана. Насос как раз и решает эту проблему.
Более житкое масло более активно разлетается, если не стоит вопрос в чистоте, то да, чем жиже, тем меньше зависимость от температуры.
Для начинающих, согласен, клапан — нормальный вариант, хоть я и переступил эту ступень в развитии.
Во второй части я сделаю небольшой анализ и выводы с советами для начинающих.
+2
1ka-ka3
Скажу своё мнение. Я пользуюсь мотоциклами с цепью с 2004 года. С этого же года я пользуюсь и смазчиками. Всегда. У меня известный Скутойлер (был у меня рекламный проспект данного производителя — там написано что данный смазчик увеличивает срок службы цепи в… СЕМЬ раз!!!.. Ржунимагу.).
Суть же смазки в том, чтобы резиновые колечки были эластичными. По-моему совсем не обязательно постоянно для этого мазать и мазать цепь. Если едешь далеко и долго, то — ДА. В этом случае кашу маслом не испортишь. А если катаешь по городу, то такая ювелирная точность, как в описываемом случае совсем не обязательна, как мне кажется.
Конечно сам подход автора и исполнение вызывают только уважение. «Крючкотворить» — оно завсегда интересно. Большой плюс!
+1
Alexnf
Я согласен, и об этом будет в следующей части.
+1
1ka-ka3
На эндуро(он у меня без смазчика) после мойки интенсивно мажу цепь (когда мотоцикл обсохнет) любым маслом с помощью б/у зубной щётки. После следующей поездки (они у меня короткие в основном) мою мотоцикл — мажу цепь щёткой. И так всегда. Пока не жаловался.
0
SamaraRaider
с цепи масло не разбрызгивается на диск?
0
KitYakuntsev
Все зависит от количества подаваемого масла.
0
Alexnf
Идеальной чистоты не будет 100%.
Все эти искания, как раз что бы и побороть эту проблему. Слишком много факторов, житкость масла, скорость, место подачи смазки, если все учесть, можно максимально минимизировать, но совсем решить, думаю не удастся.
0
SamaraRaider
привет! по опыту есть инфа по разбрызгиванию? Всё таки задумываюсь, но если будет грязнее, чем смазка из баллона, то ну его
+1
bikeDude
отличный пост, плюсанул
но все так-же продолжу мыть цепь раз в 500 км ))
+2
1ka-ka3
При пользовании вышеуказанным смазчиком мыть не обязательно. Всё прекрасно протирается ветошью. Не то, что после смазки спреями.
0
Alexnf
Зат18000 пробега, цепь мыл 1 раз, и то потому что подарили балон для мойки цепи )) Цепь всегда как новая. Ну как минимум внешне.
0
Sobrat41
Тоже решился на такое дело по причине лени — цепь в металлическом кожухе, каждый раз требовалось снимать его, чтобы помыть и смазать цепь. Применил перистальтический насос и управление от кнопки. Подаю порцию масла 10-15 секунд нажатием кнопки на малой скорости (10-20 км/ч), чтобы цепь смазалась вся обильно. Раз на 100 км вполне хватает в городском режиме. На дальняк хочу поставить GPS датчик скорости с контроллером, чтобы не бояться нажать на кнопочку)
+1
vanzes
Если есть желание сделать, то это здорово. Я соорудил простую конструкцию на базе реле с 2я циклами. И не парюсь. Видел как делают проекты с датчиками дождя, измерениями скорости, вайфаем, блютусом. Не удивлюсь если скоро будут использовать ИИ с блокчейнами и ами для правильного расчета подачи масла)). Если в вас погибает великий конструктор, то дерзайте. Практической пользы от этого не прибавится. Половина моих знакомых вообще отказались от обслуживания цепи. Максимум раз в год моют цепь и мажут чем прийдется, и свои 25-30 тышь откатывают. Еще один знакомый знакомого мазал цепь раз в 500 км отработкой при помощи ветоши. отъездил 50к. Главная проблема кроется в другом — износ звезд. Да ваша цепь может прожить 70к, а вот звезды кончатся уже к сорока тыщам. И продлять агонию установкой новых звезд при старой цепи как минимум глупость. Короче каждый развлекается как хочет.
0
Korenb
Почему глупость? Если звёзды износились, а цепь норм, то заменил их и дальше ездишь. У меня цепи хватило на 60 тыс, а передняя звезда и за 20 тыс подкашиваются. Поменял и снова в путь
0
Sobrat41
У меня на Bajaj Boxer цепь безсальниковая, если не смазывать 200-300 верст — шуметь начинает. Звезды начинают интенсивно изнашиваться если в цепи появился некоторый не критичный для нее износ…
0
Oil
  • Oil
  • 6 марта 2018 в 15:09
Зачет!
0
Boroda-Brava
А мой что то не работает. Все вроде подключено… А жижа на цепь не поступает. на предыдущем байке все работало. А тут тишина почему то.
0
545i
  • 545i
  • 6 марта 2018 в 18:24
Если кому интересно:
www.rehtronik.de/rehoiler2.html

Бесплатный проект одного немчика.
Електрическая схема, софт на комп и трубу всё есть на его сайте.

Сам пользуюсь четыре года. Один год на CBR954 и три года на SC59. Всем очень доволен.
0
Alexnf
Видел этот сайт, но не пошел его путем, тк много паять нужно было, плата большая.
Я сделал фактически то же, но меньшей кровью, описание уже выложил во второй части.
0
545i
Смотря что для тебя большая.
Меньше пачки сигарет.

Этот чел продаёт печатную плату(за не дорого), остаётся только купить все електро запчасти и спаять.
0
545i
Ты молодец что заморочилься и сделал на совесть.
Проблема только в том, что вариант от немчика обкатный годами и большим количеством людей.
0
Alexnf
Да чё тут обкатывать, все проблемы тут не в электронике, а в механике. Больше беспокоит отказоустойчивость, в частности как нормально защитить от воды и вибраций. Плюс 50% успеха, это нормальный инжектор. Электроника — это так…
-2
CTC
  • CTC
  • 6 марта 2018 в 19:12
Мот с карданом, решает эту проблему раз и на всегда...))))))
+5
Cat_Behemoth
и добавляет новые.
здесь был ататат

0
B-twin
перистальтический насос быстро кончается, ресурс его ахиллесова пята…
0
kinolog
я за месяц спалил два жигулёвских клапана.Плюнул и поставил два краника.один вкл/выкл, второй дозировка)))
0
B-twin
а от чего краны и какие ?!
0
kinolog
от мопеда, но вариантов много, от аквариума например…
0
kosmonavt
Быстро это через сколько км?
Можно кстати оценить ресурс.
Возьмем простейший режим работы смазчика — таймерный. Обычно настраивают на выдачу капли масла через 2 мин. Капля выдается насосом при его включении на 0.1-0.5 секунд
0
B-twin
Я работал раньше на этом деле, данные насосы кончаются за месяц, у них умирает гибкий шланг. Но там они были промышленные и качали коллоидные растворы и прочую густую чачу, вроде тяжёлых фракций крекинга нефти и тому подобное. Если сделать его с приводом ротора от червячного вала, то в принципе играясь частотой вращения электродвигателя, можно добиться нормального расхода в очень гибких пределах. Но ресурс мягкого шланга остаётся под вопросом.
-1
Rahim
прочитал… да… также в своем«творчестве» опирался на опыт поста с V-Stromом, кроме одного нюанса-это иглы которые должны капать то ли на цепь то ли на звезду-короче сложно все и у вас тоже-не просто сложно, а для меня лентяя очень сложно… хотя мы лентяи вроде и должны понимать друг друга, вы наверно перфекционист-у вас все дорлжно быть идеально, потому что для такой вещи как автосмазчик цепи таого увы по моему опыту не требуется-все гораздо проще, прошу прощения за словоблудство-просто соберусь с силами и запилю пост, вам конечно респект за проделанную работу, но только вы хотели как лучше, а получилось как всегда-очень сложно-то есть не для меня.
