Стоят такие кофры (к слову очень нравятся, жесткие, крепкие, вместительные. Но проблема — отломаны фиксаторы крышки (этакие выступы по два на кофр) и, как следствие, даже на небольшой скорости (около 100-120) эти крышки начинают хлопать от ветра. Похожих деталек не нашел, поэтому решил заморочиться с заменой и изготовлением новых

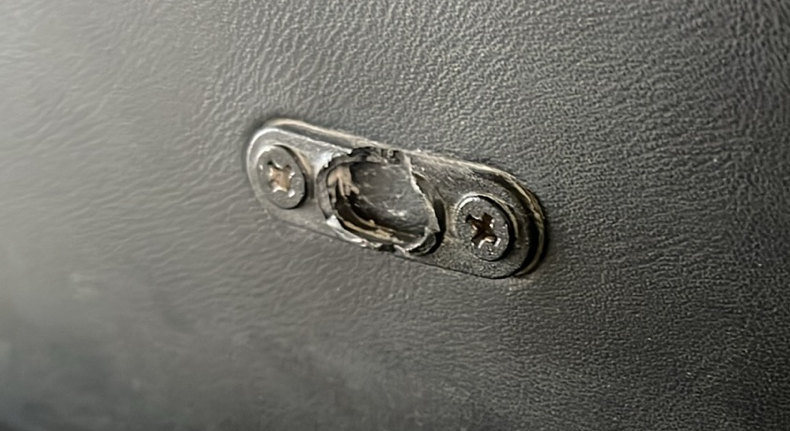

Вот примерно в таком виде были эти фиксаторы.

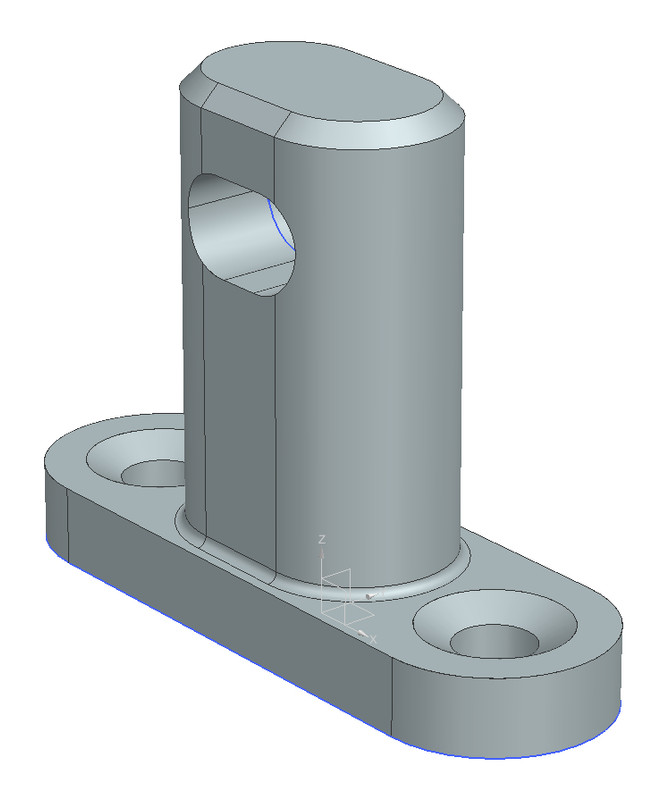

К счастью сохранился один из четырех в сравнительно живом виде, поэтому нарисовал модель в NX'e, отдал на 3Д печать (своего принтера к сожалению нет).

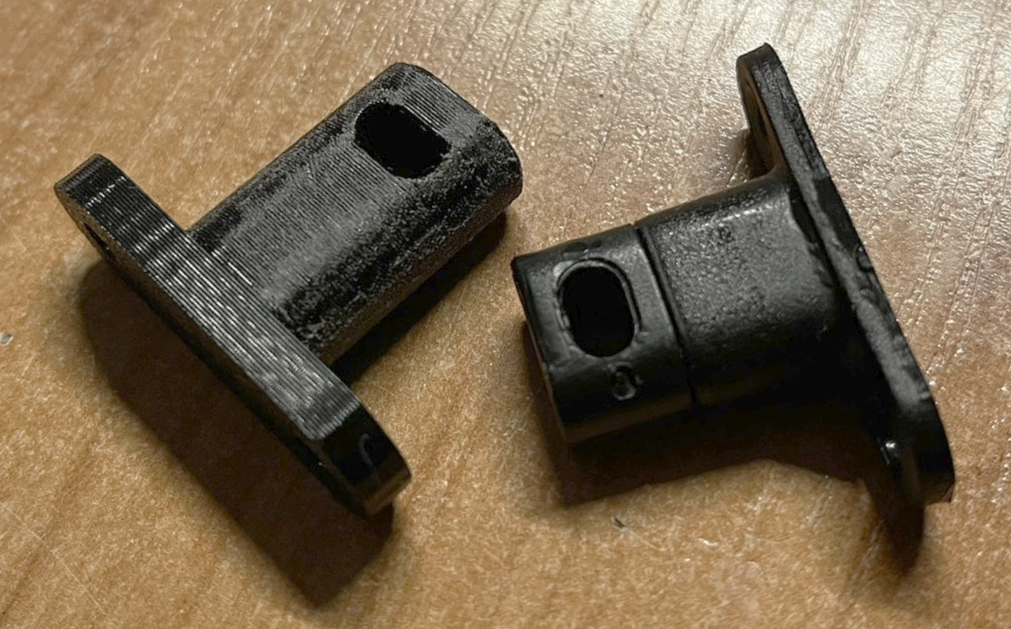

И вот такой результат получился (у оригинальной детали еще и поворачивалась половинка, можно было закрывать, но не стал настолько уж извращаться, да и цельная показалась намного крепче будет)

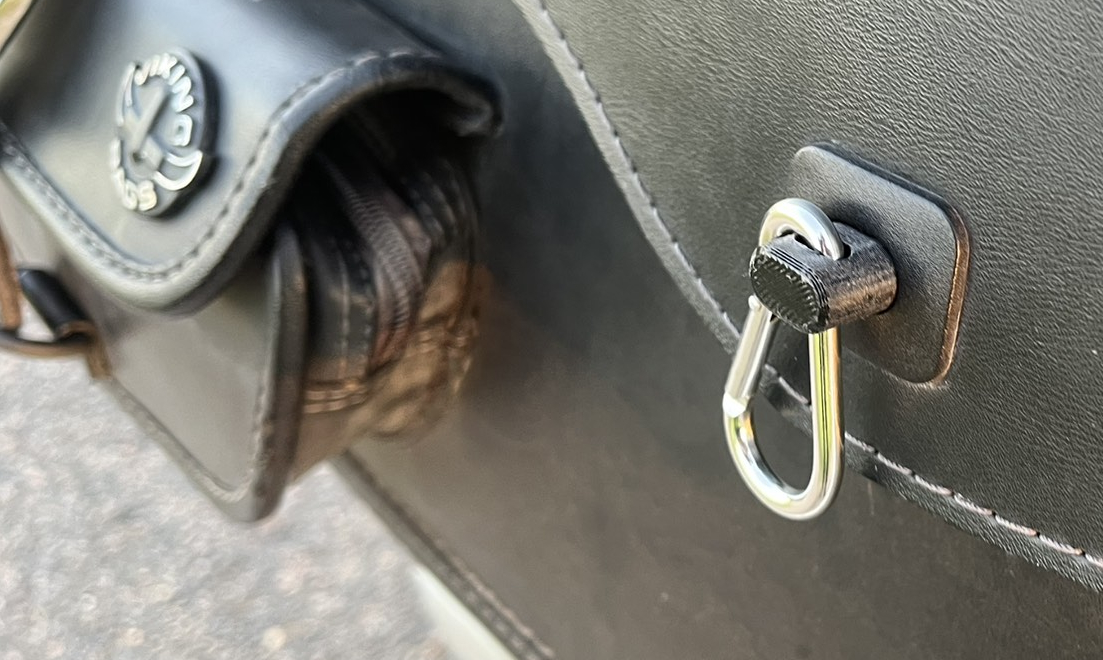

В качестве замка пока использую карабин, попробую еще веревку из паракорда (как темляк)


Если кто-то захочет напечатать, в архиве 3д модель в двух форматах, просто отдать ее печатникам и сказать сколько штук нужно (не понял можно ли к посту цеплять файлы, поэтому просто ссылка на мой гуглодиск)
архив
