Блог им. Arol → Вешалка для мотошлема и экипировки - бюджетная версия

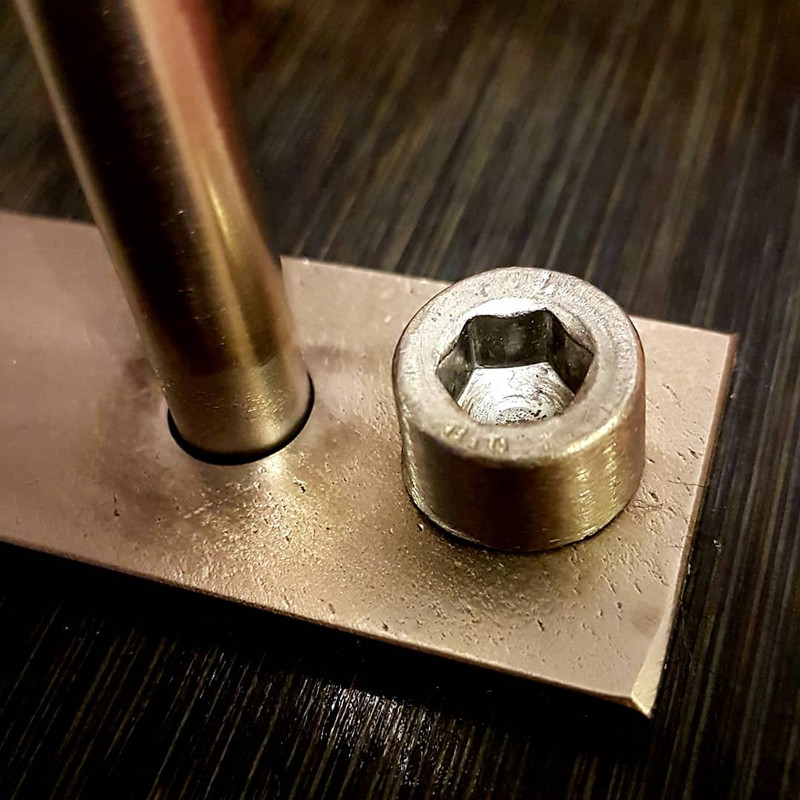

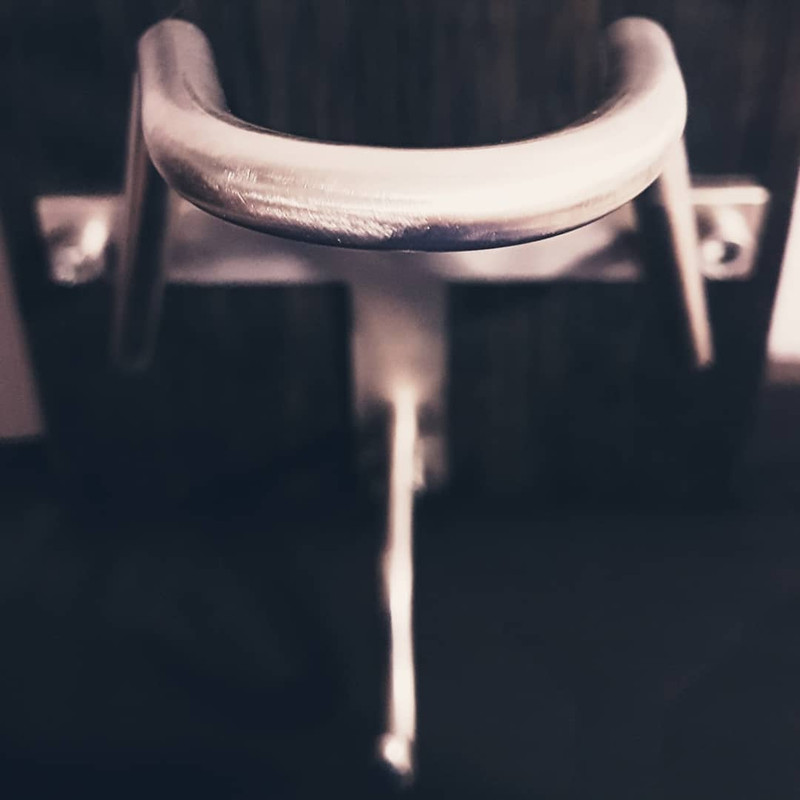

Мелькал тут пост о вешалке за 65 фунтов: штука симпатичная, да цена кусается, как никак первый сезон, так что применение этим деньгам я точно смогу найти. Как и следовало ожидать, в комментариях народ возмущался ценой и грозился сделать что-то подобное из хлама, но картинками получившегося никто так и не поделился.
А мне подумалось: почему бы и нет? Тем более шлем занимал место на книжной полке, а экип висел на покрывшейся пылью скамье для пресса.
Под катом информация о создании вешалки, приблизительная цена и примерная схема с размерами, вымученная в word'e.
Что потребуется?
Основание — доска. У меня завалялась ненужная, вроде клеёная из сосны. Ширина 95мм, длина не так важна (смотри на схему, лишь бы хватило — ненужное отпилим), толщина 20. Забегая вперёд, для меня толщина оказалась идеальной, так как позволила утопить контргайку заподлицо. Ну и лучше брать цельную доску — в моём случае по центру (место склейки) пошла трещина: это не особо критично (с учётом залитого титибонда), но всё же не идеально.
Трубы для самой вешалки. Изначально думал о медных, но цена кусалась — в итоге взял металлические оцинкованные комплектующие. Разницы особо никакой, если не нравится цвет — можно покрасить краской по металлу. Наименьший доступный диаметр был 1/2", так что выбрал именно его. Длину всех комплектующих подбирал на глаз, так что если хочешь сделать вынос шлема или вешалки чуть дальше — твоё право. Да и в принципе использование труб и тройников позволяет сделать вариант, подходящий именно тебе.
Комплектующие. Цены и название указаны, ориентируясь на Леруа — по факту что-то может отличаться, я брал просто придя в магазин. Думаю, соориентируешься.
Дальше вопрос, что нужно по инструментам. Благодаря отцу, с этим проблем у меня нет, так что докупать пришлось лишь расходники. Я использовал следующие инструменты и комплектующие:
Самое важное — размеры и разметка основания. Я набросал схему, так что для экономии времени можешь просто использовать её. Ну или делай как я: экип в руку и бегом примерять всё к доске и комплектующим. В принципе, расстояние между вешалкой под шлем и под экип можно уменьшить, но лично меня всё устраивает. При этом шлем где-то на 10 сантиметров выступает над верхним краем доски.
Размечаешь доску, сверлишь отверстия под обе вешалки перовым сверлом. Чтобы вырез с обоих сторон был аккуратнее (ага, с внутренней тоже) и сверло не проломило доску, сначала просверли доску мелким сверлом, после чего перовым сверлом с внутренней стороны (примерно на треть или до середины), а затем сверли с внешней.
С внутренней стороны доски прикладываешь контргайку (если вставить трубу, то точно не ошибёшься с центровкой), обводишь её контур, снимаешь и начинаешь работать стамеской. В принципе это делается ради двух вещей: в первую очередь для того, чтобы между стеной и вешалкой не было промежутка размером в эту контргайку, во-вторую — лучше зафиксировать вешалку в перпендикуляре к земле. Второе можно достигнуть просто при помощи затягивания контргайки с обоих сторон, на первое можно плюнуть или найти другие способы.
Если ты собираешься красить доску, или покрывать её маслом \ морилкой \ лаком — теперь самое время это сделать. Я использовал морилку( водная, цвет палисандр), три слоя. Между слоями давал подсохнуть около 20 минут. Затем покрыл льняным маслом — покрываешь, даёшь просохнуть 20 минут, потом прогреваешь всю поверхность обычным феном на максимуме. Излишки масла выступят — просто убери их бумажным полотенцем и повтори процедуру.
Тут подсчётов не будет — это не обязательный шаг, никак не влияющий на функциональность и отвечающий только за эстетику. Кстати именно на этом шаге трещина в месте склейки стала отчётливо видна (думаю, виновата влага), но я решил, что этот шрам придаст лишней брутальности. Тем не менее, до покрытия маслом залил титибондом
Собираем черновой вариант.
Дальше тот момент, где мои хотелки привели к лишним усилиям. Я уже говорил, что хотел максимально спрятать ненужную резьбу — так что именно она начала выпирать с обратной стороны доски. Маркером отмечаю всё лишнее и иду отпиливать. Мне в голову взбрело воспользоваться дремелем — в итоге на обе трубы ушло полтора режущих наждачных диска. И да, чем бы ты не пользовался — защити глаза. Нет, обычные очки теперь не воспринимаются мной как достаточная защита (сначала я был иного мнения), я вон с полки снял стрелковые очки, которые мне вместе с каской подогнал друг после прохождения ими тестировочного стенда.
В итоге получаем что-то подобное.
Осталось дело за малым — прикрепить к стене. Я вешал на обычные дюбель-саморезы, но учти одну штуку: чтобы доска при фиксации саморезами не треснула, нужно сделать отверстия под саморезы чуть шире, чем их диаметр. Ну и для того, чтобы лишний раз не травмировать доску, добавил металлические шайбы (в этом случае бери саморезы с плоским основанием у верхушки). Два самореза уверенно держат всю конструкцию, но смотри сам.
Вот с минимальной нагрузкой, черепаха играет роль куртки из оригинала.
А вот как выглядит на самом деле, с висящими наколенниками. Я уже подумываю то ли сделать для них отдельную вешалку, то ли удлинить поперечные соединения нижней вешалки, чтобы висели более свободно. Но в принципе и так всё нормально влезает.
В общем, как-то так. Я сделяль.jpg.
А мне подумалось: почему бы и нет? Тем более шлем занимал место на книжной полке, а экип висел на покрывшейся пылью скамье для пресса.
Под катом информация о создании вешалки, приблизительная цена и примерная схема с размерами, вымученная в word'e.
Что потребуется?
Основание — доска. У меня завалялась ненужная, вроде клеёная из сосны. Ширина 95мм, длина не так важна (смотри на схему, лишь бы хватило — ненужное отпилим), толщина 20. Забегая вперёд, для меня толщина оказалась идеальной, так как позволила утопить контргайку заподлицо. Ну и лучше брать цельную доску — в моём случае по центру (место склейки) пошла трещина: это не особо критично (с учётом залитого титибонда), но всё же не идеально.
Трубы для самой вешалки. Изначально думал о медных, но цена кусалась — в итоге взял металлические оцинкованные комплектующие. Разницы особо никакой, если не нравится цвет — можно покрасить краской по металлу. Наименьший доступный диаметр был 1/2", так что выбрал именно его. Длину всех комплектующих подбирал на глаз, так что если хочешь сделать вынос шлема или вешалки чуть дальше — твоё право. Да и в принципе использование труб и тройников позволяет сделать вариант, подходящий именно тебе.
Комплектующие. Цены и название указаны, ориентируясь на Леруа — по факту что-то может отличаться, я брал просто придя в магазин. Думаю, соориентируешься.
- Доска
- Сгон стальной L200. x2. 48р за штуку (96р). Из них получится основание для шлема
- Сгон удлин. стальной L150 (или L200). 63р. Основание для вешалки.
- Тройник оцинкованный внутренняя резьба. x2. 48р за штуку (96р). Один идёт как деталь, на которую будет вешаться шлем, второй — для вешалки.
- Бочонок, наружная резьба, L60 (на самом указана 55). x2. 11р за штуку (22р). Используются совместно с тройником, позволяют сделать конец вешалки шире, чтобы вешать перчатки \ наколенники
- Угол, внутренняя резьба. x3. 36р за штуку (108р). Один для вешалки под шлем, два как завершающие элементы конца вешалки.
- Контргайка, чугун. х4. 14р за штуку (56р). Крепление вешалки под шлем и под экип к доске
- Необязательно: пробка (заглушка), наружная резьба. x4. 43р за штуку (172р). Две для вешалки под шлем, две для обычной (в уголки)
Дальше вопрос, что нужно по инструментам. Благодаря отцу, с этим проблем у меня нет, так что докупать пришлось лишь расходники. Я использовал следующие инструменты и комплектующие:
- Электролобзик (лобзик, пила, нож и куча терпения) — для распила доски.
- Шуруповёрт (электродрель, ручная дрель, сверло и упорство). В комплекте свёрла, пришлось докупать перовое сверло d20 (68р). Данный диаметр позволяет сделать подходящее отверстие, в которое я трубу именно вкручивал (без особых усилий), так что она не будет гулять (плюс не забывай про контргайки)
- Стамеска. Для выдалбливания углубления под контргайки
- Дремель и насадка, которая способна отпилить кусок стальной трубы. Думаю, заменяется болгаркой (но это не точно) или лобзиком по металлу с кучей терпения. Вообще, можно обойтись и без этой приблуды, но резьба на концах труб была разной длины и мне хотелось, чтобы её было видно как можно меньше.
- Шлифмашинка. Совсем не обязательно, но неплохо для выравнивания спила после лобзика.
- Сантехнический ключ. Может пригодиться для завинчивания внешних контргаек: в первом случае я им пользовался, во второй раз обошёлся без него и меньше травмировал поверхность доски.
Самое важное — размеры и разметка основания. Я набросал схему, так что для экономии времени можешь просто использовать её. Ну или делай как я: экип в руку и бегом примерять всё к доске и комплектующим. В принципе, расстояние между вешалкой под шлем и под экип можно уменьшить, но лично меня всё устраивает. При этом шлем где-то на 10 сантиметров выступает над верхним краем доски.
Размечаешь доску, сверлишь отверстия под обе вешалки перовым сверлом. Чтобы вырез с обоих сторон был аккуратнее (ага, с внутренней тоже) и сверло не проломило доску, сначала просверли доску мелким сверлом, после чего перовым сверлом с внутренней стороны (примерно на треть или до середины), а затем сверли с внешней.
С внутренней стороны доски прикладываешь контргайку (если вставить трубу, то точно не ошибёшься с центровкой), обводишь её контур, снимаешь и начинаешь работать стамеской. В принципе это делается ради двух вещей: в первую очередь для того, чтобы между стеной и вешалкой не было промежутка размером в эту контргайку, во-вторую — лучше зафиксировать вешалку в перпендикуляре к земле. Второе можно достигнуть просто при помощи затягивания контргайки с обоих сторон, на первое можно плюнуть или найти другие способы.
Если ты собираешься красить доску, или покрывать её маслом \ морилкой \ лаком — теперь самое время это сделать. Я использовал морилку( водная, цвет палисандр), три слоя. Между слоями давал подсохнуть около 20 минут. Затем покрыл льняным маслом — покрываешь, даёшь просохнуть 20 минут, потом прогреваешь всю поверхность обычным феном на максимуме. Излишки масла выступят — просто убери их бумажным полотенцем и повтори процедуру.
Тут подсчётов не будет — это не обязательный шаг, никак не влияющий на функциональность и отвечающий только за эстетику. Кстати именно на этом шаге трещина в месте склейки стала отчётливо видна (думаю, виновата влага), но я решил, что этот шрам придаст лишней брутальности. Тем не менее, до покрытия маслом залил титибондом
Собираем черновой вариант.
Дальше тот момент, где мои хотелки привели к лишним усилиям. Я уже говорил, что хотел максимально спрятать ненужную резьбу — так что именно она начала выпирать с обратной стороны доски. Маркером отмечаю всё лишнее и иду отпиливать. Мне в голову взбрело воспользоваться дремелем — в итоге на обе трубы ушло полтора режущих наждачных диска. И да, чем бы ты не пользовался — защити глаза. Нет, обычные очки теперь не воспринимаются мной как достаточная защита (сначала я был иного мнения), я вон с полки снял стрелковые очки, которые мне вместе с каской подогнал друг после прохождения ими тестировочного стенда.
В итоге получаем что-то подобное.
Осталось дело за малым — прикрепить к стене. Я вешал на обычные дюбель-саморезы, но учти одну штуку: чтобы доска при фиксации саморезами не треснула, нужно сделать отверстия под саморезы чуть шире, чем их диаметр. Ну и для того, чтобы лишний раз не травмировать доску, добавил металлические шайбы (в этом случае бери саморезы с плоским основанием у верхушки). Два самореза уверенно держат всю конструкцию, но смотри сам.
Вот с минимальной нагрузкой, черепаха играет роль куртки из оригинала.
А вот как выглядит на самом деле, с висящими наколенниками. Я уже подумываю то ли сделать для них отдельную вешалку, то ли удлинить поперечные соединения нижней вешалки, чтобы висели более свободно. Но в принципе и так всё нормально влезает.
В общем, как-то так. Я сделяль.jpg.
- Arol
- Олег
- 19 мая 2019 в 20:45
- 5
- +28
- AntonKatenev
- 19 мая 2019 в 22:45
- ↓
Прикольно, но не хватает отделки. Можно, например помеднить, а потом лаком. Это очень легко делается.
Сначала я думал о том, чтобы покрасить и доску, и трубы.
Но первая версия, вообще никак не обработанная (кроме разметки карандашом) провисела у меня неделю и я понял, что всё время что я нахожусь дома экип всё равно висит на ней и толком ничего не видно.
Спустя неделю я всё же решил сделать вторую версию, что показана в посте. По окончанию я понял, что мне нравится именно такое сочетание и металл я трогать не буду, да и доска устраивает.
Дальше уже вкусовщина) По мне тут самое главное — схема и прикидка по цене\комплектующим.
Потом я собрал первую версию вешалки — понял, что то время что я дома, на ней висит экип, и это не так важно.
Спустя неделю всё же решил переделать деревяшку — получился тот вариант, что приведён тут. И примерно на этом этапе я понял, что лично мне нравится
Но первая версия, вообще никак не обработанная (кроме разметки карандашом) провисела у меня неделю и я понял, что всё время что я нахожусь дома экип всё равно висит на ней и толком ничего не видно.
Спустя неделю я всё же решил сделать вторую версию, что показана в посте. По окончанию я понял, что мне нравится именно такое сочетание и металл я трогать не буду, да и доска устраивает.
Дальше уже вкусовщина) По мне тут самое главное — схема и прикидка по цене\комплектующим.
Потом я собрал первую версию вешалки — понял, что то время что я дома, на ней висит экип, и это не так важно.
Спустя неделю всё же решил переделать деревяшку — получился тот вариант, что приведён тут. И примерно на этом этапе я понял, что лично мне нравится
- madcrokodile
- 21 мая 2019 в 8:24
- ↑
- ↓
Делается всё просто. Кидаешь железки в канистру с электролитом, пополоам с водой.
На полчаса примерно. Потом на полчаса же в горячий раствор крота, чтоб пассивировать детали.
Потом промыть водой, нагреть и покрыть маслом (масло потом стереть тряпкой)
Получится нормальный тёмный цвет, а не цинковое непойми что.
На полчаса примерно. Потом на полчаса же в горячий раствор крота, чтоб пассивировать детали.
Потом промыть водой, нагреть и покрыть маслом (масло потом стереть тряпкой)
Получится нормальный тёмный цвет, а не цинковое непойми что.
здесь был ататат
- sailor199316
- 20 мая 2019 в 11:58
- ↓
Симпотная полка в погоне, ну я лично дабы не создавать давление на внутренности шлема подобными вешалками просто шлем кидаю в чехол и накрючок вешаю )))
