Вопрос по ремонту стартера.

Добрый вечер господа! имею проблему с заводкой мотоцикла на холодную — стартер крутит, но он схватывает двигатель, а потом крутит в холостую, и так раз через раз схватывает, зецепление секунды на 2-3, потом крутит в холостую. я грешу на бендикс стартера (по опыту на авто, и советам бывалых). всё конечно хорошо, я снял стартер =) а дальше то что, как проверить… и где собственно бендикс? вот у меня есть ссылка на интернет магазин где видно стартер и все названия… подскажите где там виновник моей проблемы...
www.internationalmotoparts.com/oemparts/a/kaw/500b2231f8700223e478a2c7/starter-motor
за рание благодарю!
  • RusVolkRusVolk
  • Юрий
  • 29 ноября 2013 в 23:49
  • 1
  • оценка: 0
0
Andsah
Втягивающего реле ни на одном мотоцикле не видел.Обычно обгонная муфта с которой судя по описанию у тебя проблемы доступна только после располовинивания мотора.
Деталь 13193.
Andsah
Кстати возможно всё в порядке, она и должна проскальзывать если масло летней вязкости и холодно.
RusVolk
да? тогда попробовать залить 10в40? у меня сейчас 20в50… но проблемы начались еще в сентябре
stan1slav
вирага например, старая. Бендикс, и это вот всё в наличии
Andsah
У меня всё точно исправно, но 20W50 меняю как температура становится ниже +15.Это кстати в мануале на FJ 1200 написано.С 10W40 всё нормально, не проскакивает.
0
stan1slav
либо обгонная муфта, либо шестерни стартера. Скорее всё же второе
RusVolk
шестерни живые вроде…
Andsah
Пружинки в обгонке служат для того чтобы при определённом сопротивлении со стороны мотора стартёр не мог его крутить и не попортил чего.Шестерни со слизанными зубцами дают стабильное не зацепление, чего в данном случае нет.
RusVolk


0
iceromancer
В точности такая была проблема на машине, еле заводил. Не долго думая заказал бендикс, поменял, и теперь работает как новый.
RusVolk
как сказали выше — нет бендикса на мотоцикле…
0
zaki
  • zaki
  • 30 ноября 2013 в 16:01
как это нет бендикса на мотоцикле???
А, что я тогда по-вашему купил не так давно?

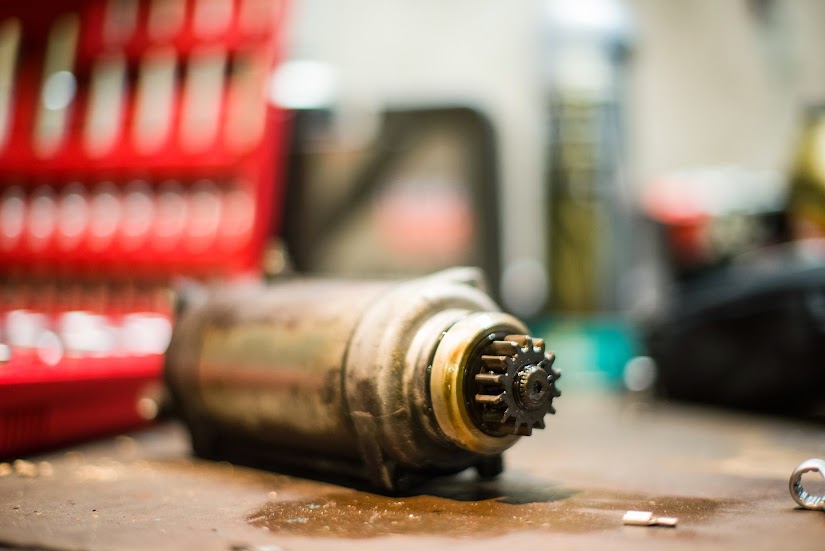

Перед вами, как раз и есть новый бендикс Вираги.
Мотоцикл автора оснащен, как мне кажется, центробежной обгонной муфтой (13193), а включается она в зацепление с помощью магнитного реле (27010)
zaki
Я думаю, что проверить ее можно аналогично бендиксу, подав напряжкние на контакты этого самого магнитного реле, шестерёнка должна выскочить. Только на схеме не понятно где оно установлено, попробуйте проследить по проводам.
Andsah
Очевидно бендикс есть далеко не на всех мотоциклах.Я удивился про Вирагу.
У всех мотоциклов что я видел в разобранном виде в том числе и моих бендикса не было.
У автора топика тоже его нет, есть обгонка с грузиками и пружинками.
zaki
У автора роль бендикса выполняет магнитный переключатель (27010), который, при подаче тока, срабатывает и по всей видимости вытягивает шестеренку стартера для зацепления с обгонной муфтой…
Andsah
А где он на деталировке? И зачем тогда нужна центробежная обгонка?
zaki
Я написал где он, читайте внимательно, центробежная обгонка выполняет функцию маховика.
Я думаю у автора неисправна именно она. Пружинки подпирающие шарики (ролики) со временем ослабевают, что приводит к проскальзыванию обгонной муфты.


Вообще, посмотреть бы воочию на симптомы и расположение этих узлов, а то это похоже на лечение по фотографии )
Andsah
27010 это разве не просто реле стартёра? Нижние контакты подключаются к кнопке, а верхние к стартёру.
Andsah
Я прочитал всё вполне внимательно и вопросы задаю не из желания поспорить и вылечить по фото, а из технического интереса.Просто сейчас как раз тюнингую мотор XJR1200, так вот-там никаких бендиксов нет, есть обгонка с тремя пружинками и бобышками.Всё.Деталировка точно такая как у автора.Как раз сегодня ставил ремкомплект и держал её в руках.
RusVolk
хорошо. на неделе поставлю всё назад и сниму видео
0
mio-ra
Нету у тебя там ни бендикса, и втягивающего реле, от лукавого это все.

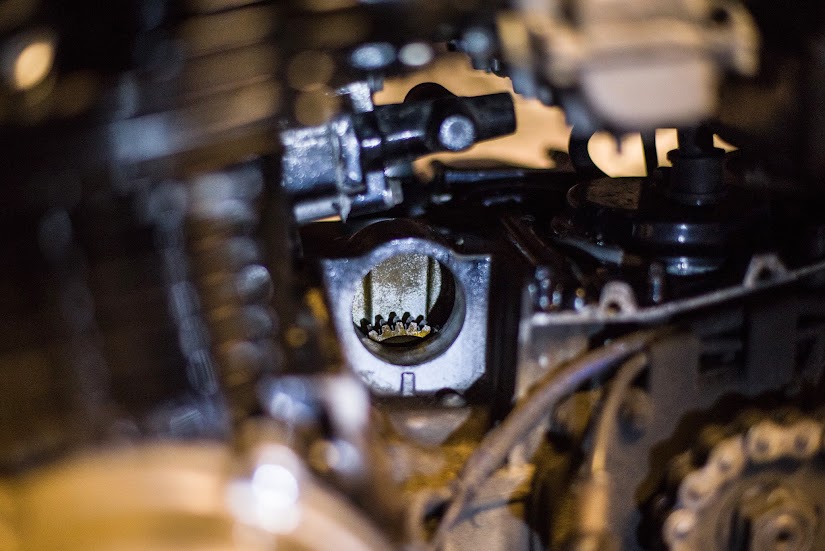

Вот фото твоей обгонки, в проточках живут 3 ролика и подпирающие их пружинки со втулками\пальцами

Из лечений — 3 варианта: растянуть родные пружинки, подыскать аналог, заказать оригинал, хотя скорее всего продается сей девайс в сборе, так что вперед в авто магазин за подбором аналога.
