Подключение usb-разъема / Q&A / БайкПост

В USB должно быть 5 Вольт, тебе нужен преобразователь. Лучше сразу в корпусе. Напрямую на батарею, на мой взгляд, лучше не подключать — возможно, в преобразователе возникнет ток утечки. Подключай через замок или реле. Ну и предохранитель, конечно.

2 ноября 2020 в 11:45

Напрямую на батарею, на мой взгляд, лучше не подключать

там же выключатель на схеме.

val_nnov

2 ноября 2020 в 13:03

Поддерживаю.

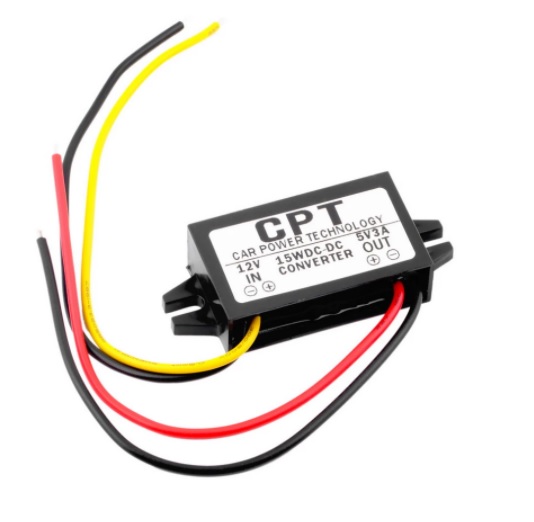

Себе купил на али такую штуковину:

2 ноября 2020 в 15:25

спасибо, пожалуй тоже себе закажу такое, не помешает.

Wrangler

2 ноября 2020 в 16:34

Для чего это? Почему сразу не поставить USB розетку для авто-мото-квадро техники? В ней уже встроенный преобразователь 12V-5V. Вариантов море.

2 ноября 2020 в 16:48

ну у меня как раз мото-розетка с преобразователем, влагозащитная.

2 ноября 2020 в 15:27

предохранитель само-собой, просто не нарисовал.
p.s. странно, пытался отвечать с телефона через приложение — ни одного ответа не сохранилось.

2 ноября 2020 в 11:48

в целом всё правильно.
предохранитель стоит добавить, ставить его лучше у самого аккума.
на ЮСБ ток будет маленький, смысла с реле нет.
второй диод (от акб) вроде лишний

Jah

2 ноября 2020 в 12:22

Лишний, за вычетом того, что при включении выключателя мотоцикл будет запускать электрику так же, как при включении зажигания))))

2 ноября 2020 в 13:58

от этого верхний (на схеме) диод защищает

Jah

2 ноября 2020 в 14:03

А, да, я про него и имел в виду) От АКБ диод и правда лишний.

2 ноября 2020 в 15:24

от акб диод для того, чтобы по этому проводу не шел ток на акб, для этого реле-регулятор существует :) думаю пусть будет лучше.

2 ноября 2020 в 20:57

чтобы по этому проводу не шел ток на акб, для этого реле-регулятор существует

электричество не так работает.
на замке напряжение уже в абк, назад оно не пойдёт, акум сам себя не зарядит.
зато на диоде (поправьте если не прав) будет падение напряжения. Может небольшое, но зачем оно если диод бесполезен.

2 ноября 2020 в 21:12

хммммм, разумно.

madcrokodile

2 ноября 2020 в 19:56

Про реле плюсую. Места под седлом немного.
Место может пригодиться, если понадобится подогрев ручек/ПТФ/кофеварка.

LoneWolfRU

2 ноября 2020 в 19:06

Подключал преобразователь, такой же, как на картинке выше, только пара USB уже на нём висели, на двух проводах. Без реле, через пару гермо-кнопок с подсветкой с Алиэкспресс, включаю после запуска двигателя, этот вариант схемы 2 года отпахал без проблем, до него было еще 3 варианта с реле и другими преобразователями.
Цепь идёт с клемм аккумулятора, через предохранитель 5А, на красную кнопку, которая подает питание на преобразователь 12v/5v. Одна розетка USB с воткнутым в неё регистратором после этого включается, регистратор (Soocoo S80) автоматом запускается и начинает писать. Вторая розетка USB отрезана и в разрыв включена зелёная кнопка — в неё включаю навигатор или зарядку телефона. Кнопки при включении светятся (что удобно, чтоб не забывать их выключить — реле-то нет). На преобразователь прилепил радиатор (греется!) и закрепил на блоке с кнопками.
Врезок в бортсеть нет, при продаже мопеда всё легко снимается и ставится на новый. Конструкция живет на руле,
выглядит как-то так.

Asfaltero

9 ноября 2020 в 9:46

Т.е. любой может подойти, пощелкать тумблерами, и регик заработает?

9 ноября 2020 в 10:08

я у себя выключатель спрятал под сиденьем.

LoneWolfRU

11 ноября 2020 в 15:46

Ага, заодно посмотрим на этого щелкуна потом))) Без присмотра мот на улице не бросаю, мне и так нормально.

vit292

10 ноября 2020 в 23:23

В современных USB все очень не просто и давно не 5 вольт… Если взять например iPhone он дружит со стандартом PD (Power Delivery) — а это вот такие режимы работы: до 5V@2А, до [email protected]А, до 12V@3А, до 12-20V@3А и до [email protected]А…

И кроме напряжения в USB-розетке должна быть микросхема, которая договориться с устройством сколько ему нужно и какого тока, прежде чем выдать… Ну и преобразователь должен быть мульти-режимный…

Такая розетка сможет дать до 100 ватт — хоть макбук заряжай… Он ведь кстати только от USB заряжается уже года три как… Зарядкой от айфона можно заряжать ноутбук… Зарядкой от ноутбука айфон…
