Suzuki GSF1200 Bandit 1996 → Следующий этап доработки франкенштейна

первая часть здесь

Поездив на FUEL ONLY, я понял, что пора делать дальше :-)

Все-таки неправильно, когда инжектор не знает о зажигании, а зажигание не знает об инжекторе.
В мыслях было использовать родной индуктивный датчик зажигания, но с реперным диском на 24 зуба, с удаленными двумя :-)

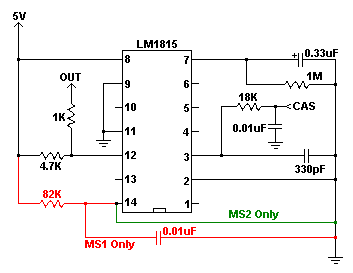

Для чтения индуктивным датчиком диска пришлось паять отдельную схему, если что, могу позже выложить

спаял, закрепил на основной плате, и вывел провода под родную колодку.

вообще небольшое отступление-все модификации я делаю без вреда основной проводке и железу-в любой момент можно вернуть на место карбюраторы и родной мозг, и все будет ок
родной реперный диск для наших целей не подходит, нужен другой. отсюда было:

стало, с уже удаленными «лишними» зубами

К родным катушкам доверие я потерял, поэтому была куплена катушка от 8клапанного ваза, без ключей управления.
Тут небольшая вставка, внезапно выяснилось, что в моем мс2 ключи управления катушками были дохлые, но тут мне на глаза попался внешний блок управления катушками субару (а у меня была субару, да), суть-те же ключи зажигания, но в выносном корпусе.
Попутно выяснилось, что купленных сопротивлений не хватает, и пришлось разобрать на запчасти одну магнитолу и две сигнализации :-)

блок с ключами занял свое место рядом с катушкой
слева под свечами
Если кому интересно, могу дать код подобного блока бош, цена в екзисте порядка 1тр

Несколько часов плясок с бубном и результат

теперь можно подключать квикшифт и остальные плюшки, заодно избавился от родного мозга.

Продолжение следует…
  • WaltherWalther
  • 26 июня 2016 в 3:32
  • 5
  • оценка: +35

Комментарии (18)

RSS свернуть / развернуть
+3
ololoev
1поставь cut

2) В романе Виктор Франкенштейн, молодой студент из Женевы, создаёт живое существо из неживой материи, для чего собирает из фрагментов тел умерших подобие человека, а затем находит «научный» способ оживить его, осуществляя концепцию о «создании жизни без женщин»; однако ожившее существо оказывается чудовищем.
+2
Walther
1)спасибо, забыл)
2) аналогия хорошая, чудовище уже получилось :-)
0
EgorEgorich
Как выяснилось что ключи управления катушками были дохлые?
0
Walther
один из ключей более менее работал, второй давал искру через раз-через два, хотя остальная обвязка была в норме
0
Walther
судя по всему, это был не bip373, а какой то другой, с переписанной маркировкой, слышал китайцы часто так делают
0
EgorEgorich
Спасибо. А в выносных ключах тоже bip373?
0
Walther
коробка запаяна, знаю что внутри какие то ключи, какие-неизвестно :-)
0
vasilio
Если не сложно выложи схему, как обрабатываешь сигнал с датчика. Сейчас с приятелем делаем самодельный инжектор на старый бандит как раз. Пока планируется брать сигнал с катушек зажигания. Но возможно, как и ты, придем к полному отказу от родных мозгов.
+1
Walther
0
vasilio
спасибо.
0
Coil
  • Coil
  • 27 июня 2016 в 3:09
Автор наверное в курсе, но вдруг еще кому пригодится.
Есть замечательный проект: http://rusefi.com/wiki/index.php?title=Main_Page
Сам очень давно хочу прикрутить все это к R6 с плюшками вроде телеметрии и квика. Но все руки не доходят. =(
Так что автору огромный респект и почтение.)
0
Hram
  • Hram
  • 27 июня 2016 в 9:29
Ты абс тоже сам установил? Расскажи какая модель и стоит ли она своих денег на практике?
+1
Walther
да
Модель-затрудняюсь назвать, на нем не было маркировки, то ли с 1250, то ли с gsr600
На мой взгляд, однозначно стоит
0
vitaliyse
пост про установку абс не планируется? Очень нужная штука для такого мотоцикла…
0
Walther
Блок АБС умер после ДТП, на новый пока финансов нет увы)
0
hammerbike
есть у меня донор gsx1400. хочу наоборот поставить карбы на него, так что могу поделиться впрыском с него (есть вся рейка, датчики, воздухан)
0
Walther
а зачем? что не нравится в инжекторе?
0
hammerbike
не люблю электронику, поставлю два горизонтальных гоночных карба solex
